品牌型号：联想 E550C ThinkPad

系统：Windows 11

软件版本：Qt 6

在科学计算、数据分析、游戏开发等不同领域，三维曲线的绘制都是一项常见需求，我们经常需要使用三维曲线来展示数据或实现交互效果。Qt作为一款成熟的GUI开发框架，不仅支持二维绘图，还提供了强大的三维图形绘制渲染能力。那么，Qt如何绘制三维曲线，Qt绘制三维曲线需要几个点？针对这两个问题，本文将结合代码示例和具体分析，详细为大家进行讲解说明。

一、Qt如何绘制三维曲线

三维曲线相比于二维曲线，增加了深度维度信息，能够更准确地反映真实世界中线条的运动轨迹。借助Qt的各种图形框架，我们能够高效实现三维曲线的绘制，以下是使用Qt Data Visualization模块绘制简单三维曲线步骤：

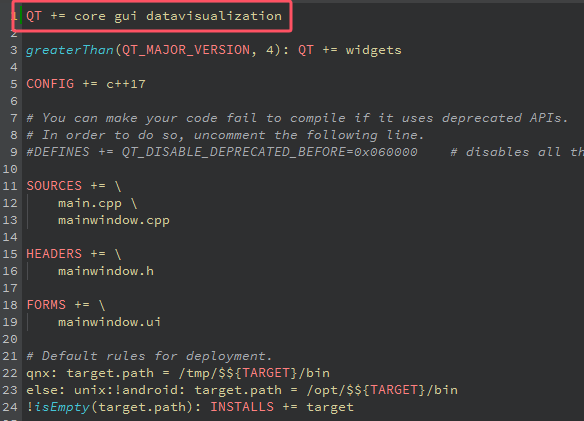

1、创建项目，在项目的pro文件中，添加“QT += datavisualization”，在项目中使用Qt Data Visualization模块。

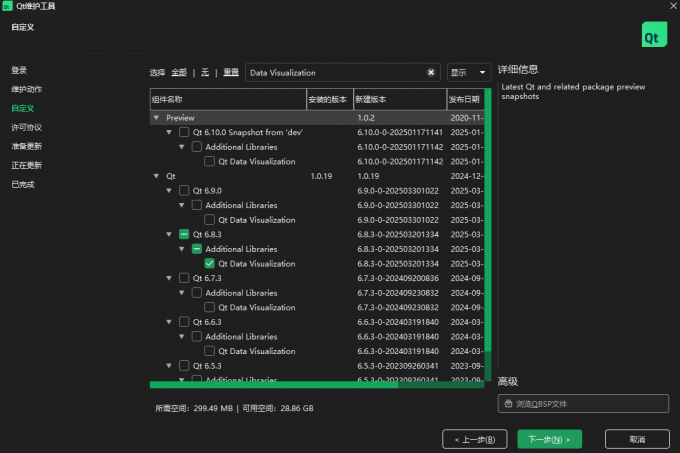

2、很多时候我们在安装Qt时，都没有勾选安装Qt Data Visualization模块，所以会出现将该模块加入到pro文件后依旧无法使用的情况。此时需要打开Qt Maintenance维护工具，点击添加或移除组件，在搜索框中搜索“Data Visualization”，选择对应Qt版本的组件勾选，单击下一步按钮进行安装。

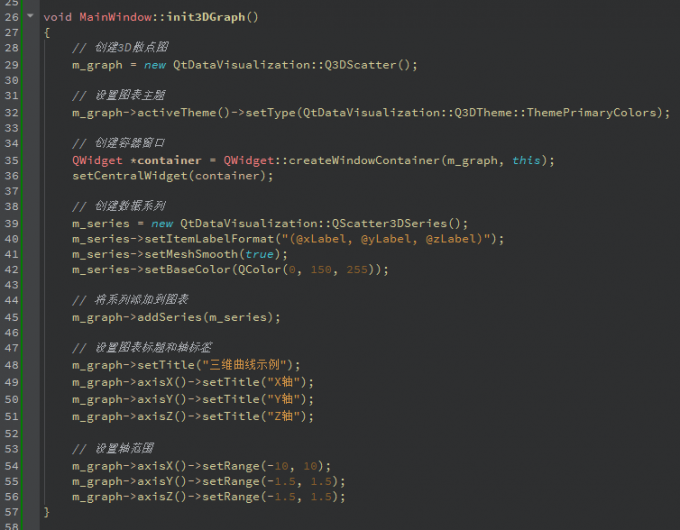

3、初始化三维曲线图表。首先通过“Q3DScatter”创建一个图形，通过“createWindowContainer”创建一个图形容器窗口，其次使用“QScatter3DSeries”函数初始化一个三维曲线对象，再为对象分别设置它的三维坐标轴信息，如曲线颜色、曲线标签、点的形状等，最后使用addSeries函数将三维曲线添加到图形中，完成三维曲线的初始化。

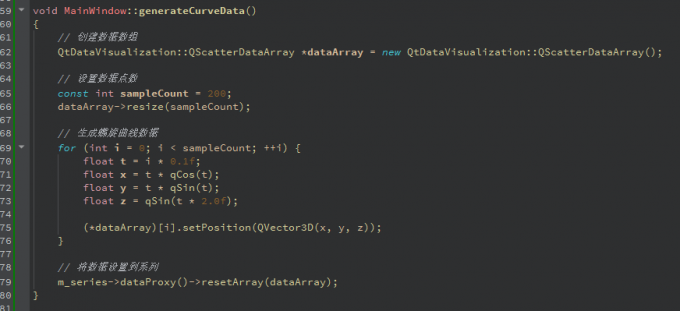

4、创建数据数组。有了曲线后，就需要为曲线分配数据，QScatterDataArray是Qt提供的专用数据容器，用于存储曲线每个点包含位置、颜色等属性数据，我们可以将已有数据填入到该数据数组中，也可以自定义曲线数据填入其中，最后使用“resetArray”函数将数据提交到渲染管线中渲染图形。

二、Qt绘制三维曲线需要几个点

绘制三维曲线时，点的数量会影响到曲线的平滑度和渲染性能。曲线理论上可由无限个点组成，但实际应用中，点数并非越多越好，过多的点会导致渲染时出现卡顿。因此，需要合理选择点数，主要要考虑以下因素：

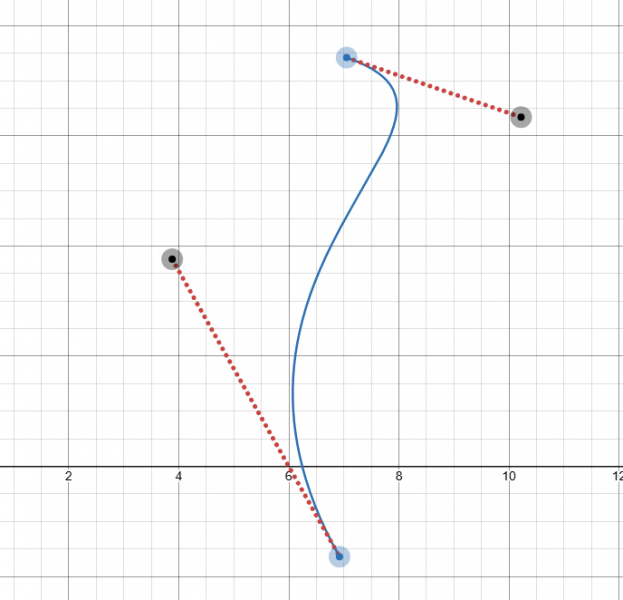

1、曲线的复杂度。简单的直线或圆弧需要的点数较少，直线仅需两个点，圆弧通常需要3~10个点即可保证平滑；而复杂的参数化曲线，如贝塞尔曲线则需要更多点，每段贝塞尔曲线至少需要10~20个点，我们可以根据曲率动态调整。

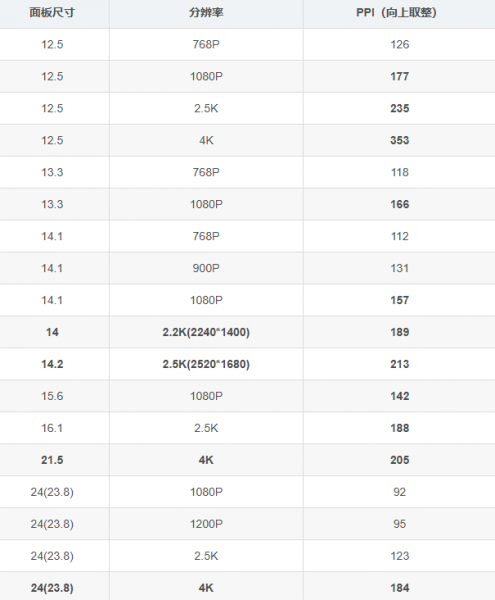

2、显示分辨率。高分辨率屏幕需要更多点来避免锯齿现象，分辨率与点数的关系经验公式为“屏幕PPI *曲线物理尺寸*1.5”，如在4K屏幕PPI=184上绘制一条10英寸的曲线，至少需要“184 *10*1.5”，即2760个点。

本文详细讲解了Qt如何绘制三维曲线，Qt绘制三维曲线需要几个点，并分析了点数量对曲线质量各方面，如渲染方面、显示效果方面的影响。实际应用时，我们需要根据曲线的复杂度、显示需求和设备性能，来动态调整点数，Qt绘图模块在这方面提供了丰富的功能支持，我们可以结合这些功能来绘制。
